NMD90 ケーブルは、乾燥した場所での露出作業、または乾燥または湿った場所での隠蔽作業の両方に使用できます。
許容される導体の最大温度は 90°C です。推奨される最低設置温度は、25 導体ケーブルの場合は -10°C、0 導体ケーブルの場合は -24°C です (適切な取り扱い手順を使用)。材料は、設置前に XNUMX 時間、XNUMX°C 以上の温度で適切に保管する必要があります。
すべての用途における最大定格電圧は 300 ボルトです。用途に関する詳細については、カナダ電気規則 1 を参照してください。
DESCRIPTION
お申込み
規格：
タイプ NMD90 ケーブルは次の規格に準拠しています:
ASTM
CSA C22.2 No.48（非金属被覆ケーブル）
カナダ電気規格1
ASTM
CSA C22.2 No.48（非金属被覆ケーブル）
カナダ電気規格1
技術データ
NMD90 ジャケットは摩擦係数を低減し、外部潤滑剤なしでケーブルを設置できるため、労力と材料コストが削減されます。
• 銅導体
• 300 ボルト / -25ºC 最低、90ºC 最高
• 銅導体
• 300 ボルト / -25ºC 最低、90ºC 最高
規格
ROHS
低い電圧
耐冷温度 -25℃
使用温度 90℃
難燃剤
建てる
NMD90 ケーブルは、裸の接地導体を備えた XNUMX 導体または XNUMX 導体ケーブルとして利用できます。撚り線導体には焼鈍 (軟質) 銅導体圧縮スタンディング、個々の導体には耐熱性熱可塑性ポリ塩化ビニル (PVC) 絶縁体とナイロン ジャケット、全体構造には PVC ジャケットを使用して製造されています。

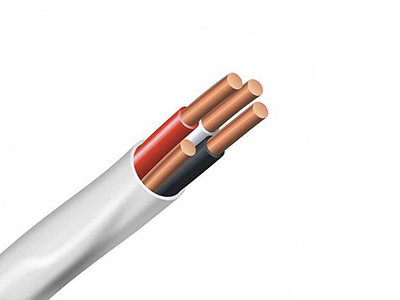

導体は白、黒、赤（3 導体ケーブルの場合）です。ケーブル ジャケットはサイズ別に色分けされており、下の表で簡単に識別できます。
ジャケットカラーコード - 一般的なアプリケーションガイド
•白 - 一般住宅用配線
•赤 - 黒と赤の導体 2 本 - 208V-240V 回路 (ニュートラルなし)

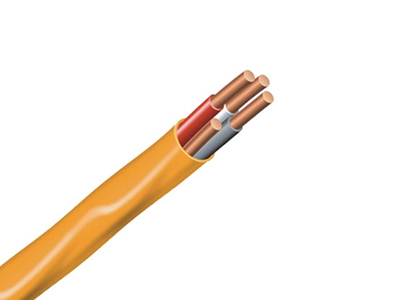

•オレンジ - No. 10 AWG 一般住宅配線

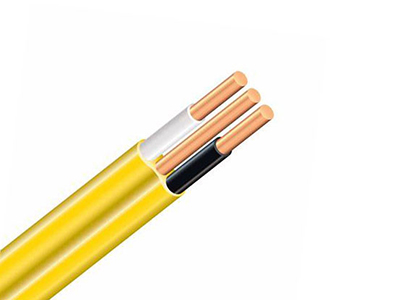

•黄色 - No. 12 AWG 一般住宅配線
•青 - No. 14 AWG - 黒と白の導体 2 本 - 120V アーク障害回路遮断器の用途
摩擦係数を低減する NMD90 ジャケットにより、外部にケーブルを取り付けることなくケーブルを取り付けることができます。
潤滑剤が不要になり、人件費と材料費が削減されます。
導体は白、黒、赤（3 導体ケーブルの場合）です。ケーブル ジャケットはサイズ別に色分けされており、下の表で簡単に識別できます。
ジャケットカラーコード - 一般的なアプリケーションガイド
•白 - 一般住宅用配線
•赤 - 黒と赤の導体 2 本 - 208V-240V 回路 (ニュートラルなし)
•オレンジ - No. 10 AWG 一般住宅配線
•黄色 - No. 12 AWG 一般住宅配線
•青 - No. 14 AWG - 黒と白の導体 2 本 - 120V アーク障害回路遮断器の用途
摩擦係数を低減する NMD90 ジャケットにより、外部にケーブルを取り付けることなくケーブルを取り付けることができます。
潤滑剤が不要になり、人件費と材料費が削減されます。
パラメータ
- NMD90 ケーブル
| 導体 | 絶縁 | 陸上 | 約ジャケットの厚さ | 約ケーブル径 | 約ケーブル重量 | 許容電流 30°C | |||||||
| サイズ（AWG） | コア | ストランド | インチ | mm | サイズ（AWG） | ペース： | インチ | mm | インチ | mm | 1000フィート | キログラム/キロ | |
| 14 | 2 | 1 | 0.034 | 0.86 | 14 | 1 | 0.030 | 0.76 | 0.388*0.192 | 9.86*4.88 | 68 | 101 | 25 * |
| 14 | 2 | 1 | 0.034 | 0.86 | 14 | 1 | 0.030 | 0.76 | 0.388 x 0.192 | 9.86 x 4.88 | 68 | 101 | 25 * |
| 12 | 2 | 1 | 0.034 | 0.86 | 14 | 1 | 0.030 | 0.76 | 0.422 x 0.209 | 10.71 x 5.30 | 86 | 129 | 30 * |
| 10 | 2 | 1 | 0.034 | 0.86 | 12 | 1 | 0.030 | 0.76 | 0.481 x 0.230 | 12.21 x 5.84 | 122 | 182 | 40 * |
| 8 | 2 | 7 | 0.040 | 1.02 | 10 | 1 | 0.045 | 1.14 | 0.636 x 0.312 | 16.15 x 7.92 | 208 | 310 | 55 |
| 6 | 2 | 7 | 0.051 | 1.30 | 8 | 7 | 0.045 | 1.14 | 0.792 x 0.370 | 20.12 x 9.40 | 315 | 468 | 75 |
| 14 | 3 | 1 | 0.034 | 0.86 | 14 | 1 | 0.030 | 0.76 | 0.345 | 8.77 | 86 | 128 | 25 * |
| 12 | 3 | 1 | 0.034 | 0.86 | 14 | 1 | 0.030 | 0.76 | 0.381 | 9.69 | 114 | 169 | 30 * |
| 10 | 3 | 1 | 0.034 | 0.86 | 12 | 1 | 0.030 | 0.76 | 0.427 | 10.85 | 163 | 242 | 40 * |
| 8 | 3 | 7 | 0.040 | 1.02 | 10 | 1 | 0.045 | 1.14 | 0.570 | 14.47 | 275 | 408 | 55 |
| 6 | 3 | 7 | 0.051 | 1.30 | 8 | 7 | 0.045 | 1.14 | 0.695 | 17.65 | 421 | 627 | 75 |
| 3 | 3 | 7 | 0.051 | 1.30 | 6 | 7 | 0.080 | 2.03 | 0.925 | 23.48 | 799 | 1189 | 115 |
