タイプ MC ケーブルは、次のような用途に適しています。
•商業、工業、公共施設、集合住宅における分岐、給電、サービス電力配電。
•電源、照明、制御、信号回路。
•釣り上げられたり、石膏に埋め込まれたりします。
• 隠蔽または露出した設置。
•NEC 300.22 (C) に準拠した環境空気処理スペース。
•集会場所はNEC 518.4、劇場はNEC 520.5に準拠。
•ケーブル トレイおよび承認されたレースウェイへの設置。
•NEC 645.5(D)および645.5(D)(2)に準拠した情報技術機器の導体およびケーブル用の上げ床下。
•クラス I 区分 2、クラス II 区分 2、およびクラス III 区分 1 危険場所。
DESCRIPTION
お申込み
標準と参照
タイプMCケーブルは、以下の要件を満たすか上回ります。
•UL83
•UL1569
•UL1685
•連邦仕様 A-A59544 (旧 JC-30B)
•FT4/IEEE 1202 (70,000 Btu/hr) 垂直ケーブルトレイ燃焼試験
•日本電気
•UL 1、2、3時間貫通耐火システムでの使用が認定されています

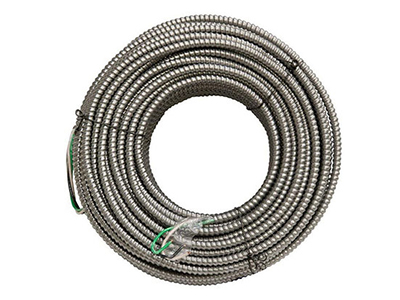

タイプ MC ケーブルは、軟銅線、90 AWG から 14 AWG までのサイズで利用可能な 2°C 乾燥定格のタイプ THHN/THWN 導体、および緑色の絶縁接地導体で構成されています。導体は一緒にケーブル化され、印刷凡例が付いたバインダー テープがアセンブリの周りに巻き付けられます。アセンブリの上にはアルミニウムのインターロッキング アーマーが適用されます。
•UL83
•UL1569
•UL1685
•連邦仕様 A-A59544 (旧 JC-30B)
•FT4/IEEE 1202 (70,000 Btu/hr) 垂直ケーブルトレイ燃焼試験
•日本電気
•UL 1、2、3時間貫通耐火システムでの使用が認定されています
タイプ MC ケーブルは、軟銅線、90 AWG から 14 AWG までのサイズで利用可能な 2°C 乾燥定格のタイプ THHN/THWN 導体、および緑色の絶縁接地導体で構成されています。導体は一緒にケーブル化され、印刷凡例が付いたバインダー テープがアセンブリの周りに巻き付けられます。アセンブリの上にはアルミニウムのインターロッキング アーマーが適用されます。
特長
•パイプとワイヤーに比べて設置コストを最大 50% 削減します。
•軽量アルミニウムアーマー - スチール MC ケーブルよりも最大 45% 軽量です。
•UL 認定の 1、2、3 時間の貫通耐火システム: WJ-3037、WL-3110、WL-3113、WL-3117、WL-3120、WL-3121、WL-3160、C-AJ-3115、C-AJ-3140、C-AJ-3142、C-AJ-3145、C-AJ-3173、C-AJ-3202、C-AJ-4065、C-AJ-4066、FC-3038。
•ケーブルはリールに逆巻きされており、引き出しや取り付けが簡単です。コイルから引き出すときは、内側から引っ張ると取り付けが簡単になります。
•NECおよびULに従ってMCケーブルを使用する場合、ショート防止ブッシングは必要ありません。
•軽量アルミニウムアーマー - スチール MC ケーブルよりも最大 45% 軽量です。
•UL 認定の 1、2、3 時間の貫通耐火システム: WJ-3037、WL-3110、WL-3113、WL-3117、WL-3120、WL-3121、WL-3160、C-AJ-3115、C-AJ-3140、C-AJ-3142、C-AJ-3145、C-AJ-3173、C-AJ-3202、C-AJ-4065、C-AJ-4066、FC-3038。
•ケーブルはリールに逆巻きされており、引き出しや取り付けが簡単です。コイルから引き出すときは、内側から引っ張ると取り付けが簡単になります。
•NECおよびULに従ってMCケーブルを使用する場合、ショート防止ブッシングは必要ありません。
規格
低い電圧
使用温度 90℃
耐火性
建てる
軽量アルミニウムインターロックアーマー。600 ボルト。銅製電源導体。THHN/THWN 絶縁シングル。緑色絶縁接地導体。サイズ 14 AWG から 2 AWG。定格 VW-1。
パラメータ
- THHN アース付き MC ケーブル
| 導体サイズ+ (AWG) | 単線または撚り線 | 接地導体のサイズ（AWG）と撚り線 | 全体の直径 (インチ) | 重量 (ポンド/1000フィート) | 電流容量（アンペア） | ||
| 60℃ | 75℃ | 90℃ | |||||
| 14-2 | コールテン | 14-1 | 0.433 | 100 | 15 | 15 | 15 |
| 12-2 | コールテン | 12-1 | 0.469 | 129 | 20 | 20 | 20 |
| 12-3 | コールテン | 12-1 | 0.501 | 157 | 20 | 20 | 20 |
| 12-4 | コールテン | 12-1 | 0.537 | 187 | 20 | 20 | 20 |
| 10-2 | コールテン | 10-1 | 0.537 | 181 | 30 | 30 | 30 |
| 10-3 | コールテン | 10-1 | 0.577 | 225 | 30 | 30 | 30 |
| 10-4 | コールテン | 10-1 | 0.622 | 270 | 30 | 30 | 30 |
| 8-3 | 7 | 10-7 | 0.706 | 320 | 40 | 50 | 55 |
| 8-4 | 7 | 10-7 | 0.754 | 408 | 40 | 50 | 55 |
| 6-3 | 7 | 8-7 | 0.785 | 471 | 55 | 65 | 75 |
| 6-4 | 7 | 8-7 | 0.862 | 580 | 55 | 65 | 75 |
