DESCRIPTION
概要

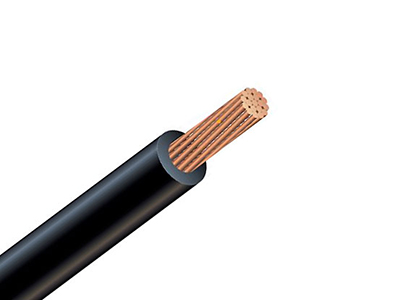

PV ワイヤの定格は 600、1000、または 2000 V で、AC および DC システムに適しています。このワイヤの定格は、乾燥状態で 90°C、105°C、125°C、または 150°C、湿潤状態で 90°C です。PV ワイヤには、12 AWG - 2000 kcmil の撚り線アルミニウムまたは銅被覆アルミニウム、または 18 AWG - 2000 kcmil の撚り線銅、銅線導体が採用されています。
用途
この多用途の単導体ケーブルは、太陽光発電業界のさまざまなニーズを満たすように設計されています。用途には、モジュール接続ボックスへの接続、バランス オブ システム (BOS) 統合に必要なケーブル配線などがあります。
規格：
UL認証規格のPV（太陽光発電）
UL 4703 タイプPV
UL 44 RHW-2タイプ
UL 854 タイプ USE-2
UL 4703 タイプPV
UL 44 RHW-2タイプ
UL 854 タイプ USE-2
電気的特性
--最大動作電圧: 600 VRMS (UL PV)
物理特性：
--温度定格: -40°C ～ 90°C
- RoHS対応
--難燃性：VW-1
--導体AWG: 12～2000 AWG
物理特性：
--温度定格: -40°C ～ 90°C
- RoHS対応
--難燃性：VW-1
--導体AWG: 12～2000 AWG
パラメータ
- AA-8000 アルミニウム導体 1000V/2000V
- AA-8000 アルミニウム導体 600V
- 銅導体 1000V/2000V
- 銅導体 600V
| サイズ | 導体の直径 | 分。の数 ストランド | 絶縁 厚さ | 公称外径 | 正味重量 | 温度20℃における最大導体抵抗 |
| AWGまたはkcmil | mm | n | mm | mm | キロ/キロ | Ω/ km |
| 12 | 2.16 | 7 | 1.90 | 6.0 | 46 | 8.880 |
| 10 | 2.72 | 7 | 1.90 | 6.5 | 56 | 5.590 |
| 8 | 3.40 | 7 | 2.15 | 7.7 | 80 | 3.520 |
| 6 | 4.29 | 7 | 2.15 | 8.6 | 102 | 2.210 |
| 4 | 5.41 | 7 | 2.15 | 9.7 | 135 | 1.390 |
| 3 | 6.02 | 7 | 2.15 | 10.3 | 156 | 1.100 |
| 2 | 6.81 | 7 | 2.15 | 11.1 | 183 | 0.875 |
| 1 | 7.59 | 18 | 2.66 | 12.9 | 244 | 0.693 |
| 1/0 | 8.53 | 18 | 2.66 | 13.9 | 286 | 0.550 |
| 2/0 | 9.55 | 18 | 2.66 | 14.9 | 337 | 0.436 |
| 3/0 | 10.74 | 18 | 2.66 | 16.1 | 400 | 0.346 |
| 4/0 | 12.07 | 18 | 2.66 | 17.4 | 477 | 0.274 |
| 250 | 13.21 | 35 | 3.04 | 19.3 | 579 | 0.232 |
| 300 | 14.48 | 35 | 3.04 | 20.6 | 665 | 0.194 |
| 350 | 15.65 | 35 | 3.04 | 21.7 | 750 | 0.166 |
| 400 | 16.74 | 35 | 3.04 | 22.8 | 836 | 0.145 |
| 450 | 17.78 | 35 | 3.04 | 23.9 | 914 | 0.129 |
| 500 | 18.69 | 35 | 3.04 | 24.8 | 1028 | 0.116 |
| 550 | 19.69 | 58 | 3.43 | 26.6 | 1133 | 0.1060 |
| 600 | 20.65 | 58 | 3.43 | 27.5 | 1217 | 0.0967 |
| 650 | 21.46 | 58 | 3.43 | 28.3 | 1298 | 0.0893 |
| 700 | 22.28 | 58 | 3.43 | 29.1 | 1382 | 0.0829 |
| 750 | 23.06 | 58 | 3.43 | 29.9 | 1463 | 0.0774 |
| 800 | 23.83 | 58 | 3.43 | 30.7 | 1543 | 0.0725 |
| 900 | 25.37 | 58 | 3.43 | 32.2 | 1707 | 0.0645 |
| 1000 | 26.92 | 58 | 3.43 | 33.8 | 1871 | 0.0580 |
