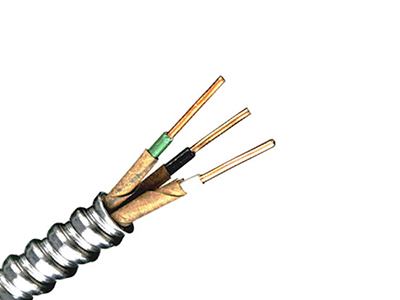

亜鉛メッキ鋼のインターロック装甲。600 ボルト。
銅型 ACTHH(THHN シングル)。
16 AWG アルミニウム ボンド ワイヤ。緑色の銅製接地導体。
DESCRIPTION
概要
規格:
タイプ AC ケーブルは、装甲ケーブルの UL 規格 4、UL 規格 83、および米国電気工事規定の要件を満たしているか、それを上回っています。
用途
•商業、工業、公共施設、集合住宅における分岐、給電、サービス電力配電。
•電源、照明、制御、信号回路。
•乾燥した場所にのみ設置してください。
•釣り上げられたり、石膏に埋め込まれたりします。
• 隠蔽または露出した設置。
•NEC 300.22 (C) に準拠した環境空気処理スペース。
•ケーブル トレイおよび承認されたレースウェイへの設置。
•NEC 645.5(D)および645.5(D)(2)に準拠した情報技術機器の導体およびケーブル用の上げ床下。
•電源、照明、制御、信号回路。
•乾燥した場所にのみ設置してください。
•釣り上げられたり、石膏に埋め込まれたりします。
• 隠蔽または露出した設置。
•NEC 300.22 (C) に準拠した環境空気処理スペース。
•ケーブル トレイおよび承認されたレースウェイへの設置。
•NEC 645.5(D)および645.5(D)(2)に準拠した情報技術機器の導体およびケーブル用の上げ床下。

規格

低い電圧

使用温度 90℃

難燃剤
建てる

- 鎧:連結亜鉛メッキ鋼板
- 指揮者:単線または撚線銅
- 導体絶縁:それは
- 導体絶縁カバー:耐湿性・難燃性紙ラップ
- 最高温度定格:90°C(乾燥)タイプACTHH
- アース:16AWG 一体型ボンドワイヤ/アーマーコンビネーション
パラメータ
- AC(BX)
導体サイズ(AWG) | 単線または撚り線 | アルミボンディングワイヤサイズ (AWG) | 亜鉛メッキ鋼インターロック | 電流容量(アンペア) | |||
| 外径(インチ) | 重量 (ポンド/1000 フィート) | 60 | 75 | 90 | |||
| 14/2 | 固体 | 16ゾル | 0.464 | 86 | 15 | 15 | 15 |
| 14/3 | 固体 | 16ゾル | 0.484 | 105 | 15 | 15 | 15 |
| 14/4 | 固体 | 16ゾル | 0.517 | 126 | 15 | 15 | 15 |
| 12/2 | 固体 | 16ゾル | 0.498 | 107 | 20 | 20 | 20 |
| 12/3 | 固体 | 16ゾル | 0.521 | 134 | 20 | 20 | 20 |
| 12/4 | 固体 | 16ゾル | 0.557 | 163 | 20 | 20 | 20 |
| 10/2 | 固体 | 16ゾル | 0.56 | 142 | 30 | 30 | 30 |
| 10/3 | 固体 | 16ゾル | 0.588 | 184 | 30 | 30 | 30 |
| 10/4 | 固体 | 16ゾル | 0.632 | 228 | 30 | 30 | 30 |
| 8/2 | 足止め | 16ゾル | 0.686 | 211 | 40 | 50 | 55 |
| 8/3 | 足止め | 16ゾル | 0.749 | 311 | 40 | 50 | 55 |
| 8/4 | 足止め | 16ゾル | 0.81 | 387 | 40 | 50 | 55 |
| 6/2 | 足止め | 16ゾル | 0.783 | 318 | 55 | 65 | 75 |
| 6/3 | 足止め | 16ゾル | 0.827 | 424 | 55 | 65 | 75 |
| 6/4 | 足止め | 16ゾル | 0.896 | 535 | 55 | 65 | 75 |
| 4/3 | 足止め | 16ゾル | 1.095 | 625 | 70 | 85 | 95 |
| 4/4 | 足止め | 16ゾル | 1.15 | 797 | 70 | 85 | 95 |
| 3/3 | 足止め | 16ゾル | 1.175 | 746 | 85 | 100 | 110 |
| 3/4 | 足止め | 16ゾル | 1.244 | 1003 | 85 | 100 | 110 |
| 2/3 | 足止め | 16ゾル | 1.19 | 898 | 95 | 115 | 130 |
| 2/4 | 足止め | 16ゾル | 1.31 | 1155 | 95 | 115 | 130 |
