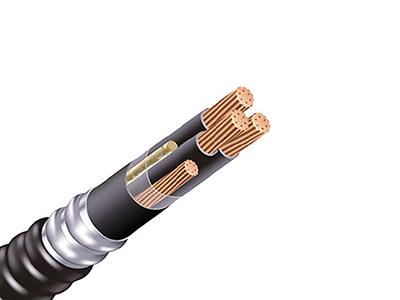

Teck 90 ケーブルは、もともとカナダの鉱山で使用するために設計された柔軟な装甲ケーブルですが、さまざまな工業、商業、製造施設に電力を供給するための重要なコンポーネントとなっています。
Teck 90 ケーブルは、連結式のフレキシブル アーマーと 90 層の PVC ジャケットを組み合わせたもので、腐食、水、機械的損傷に強い、頑丈でコンパクトなフレキシブル ケーブルです。最高導体温度 40˚C、最低温度定格 -XNUMX°C で、湿気の多い場所や乾燥した場所での使用を想定して設計されています。
DESCRIPTION
概要
応用：
Teck 90 ケーブルは、パルプ、製紙、化学、鉱業、石油化学、製造業など、幅広い用途で広く使用されており、特にケーブルが機械的損傷や腐食性化学物質にさらされる可能性がある場合に使用されます。
Teck ケーブルの商業用途には、アパートや商業施設が含まれます。また、Teck ケーブルは、導管やダクト、プル ボックスが不要になるため、経済的な代替手段でもあります。
Teck 90 ケーブルは、湿気のある場所や乾燥した場所、屋内や屋外、露出配線や隠蔽配線、換気式、非換気式、ラダー型ケーブル トレイ、直接地中埋設、地上および地下のサービス入口設置など、さまざまな場所での使用が承認されています。オプションの「HL」承認コネクタと併用すると、あらゆる危険な場所で使用できる「HL」定格になります。
Teck ケーブルの商業用途には、アパートや商業施設が含まれます。また、Teck ケーブルは、導管やダクト、プル ボックスが不要になるため、経済的な代替手段でもあります。
Teck 90 ケーブルは、湿気のある場所や乾燥した場所、屋内や屋外、露出配線や隠蔽配線、換気式、非換気式、ラダー型ケーブル トレイ、直接地中埋設、地上および地下のサービス入口設置など、さまざまな場所での使用が承認されています。オプションの「HL」承認コネクタと併用すると、あらゆる危険な場所で使用できる「HL」定格になります。
規格：
•CSA FT1およびFT4
•CSA C22.2 No. 131 定格5kVまでのTeckケーブル用
•定格 68.10kV 以上のシールド Teck ケーブル用 CSA C5 (C68.10 は申請中)
•CSA C22.2 No. 0.3 条項4.11.4 FT4燃焼試験
•以下の危険場所での使用に関する CSA C22.2 No. 174 (HL):
-クラス1グループA、B、C、D。ディビジョン1および2
-クラス II グループ E、F、G。ディビジョン 1 および 2
-クラスIII
•66kV以上の定格のTeckケーブル用ICEA S-524-7 / NEMA WC5
•IEEE 383 &1202 (70,000 BTU/時) 炎試験
•ICEA T-29-520 (210,000 BTU/時) 垂直ケーブルトレイ炎試験
•ICEA T-30-520 (70,000 BTU/時) 垂直ケーブルトレイ炎試験
*詳細はCEコードを参照してください
•CSA C22.2 No. 131 定格5kVまでのTeckケーブル用
•定格 68.10kV 以上のシールド Teck ケーブル用 CSA C5 (C68.10 は申請中)
•CSA C22.2 No. 0.3 条項4.11.4 FT4燃焼試験
•以下の危険場所での使用に関する CSA C22.2 No. 174 (HL):
-クラス1グループA、B、C、D。ディビジョン1および2
-クラス II グループ E、F、G。ディビジョン 1 および 2
-クラスIII
•66kV以上の定格のTeckケーブル用ICEA S-524-7 / NEMA WC5
•IEEE 383 &1202 (70,000 BTU/時) 炎試験
•ICEA T-29-520 (210,000 BTU/時) 垂直ケーブルトレイ炎試験
•ICEA T-30-520 (70,000 BTU/時) 垂直ケーブルトレイ炎試験
*詳細はCEコードを参照してください
規格
低い電圧
UV抵抗
中電圧
耐水性
使用温度 90℃
耐冷温度 -40℃
難燃剤
建てる
- 導体：ASTM 準拠のクラス B コンパクトまたは圧縮同心撚り軟引裸銅線、CSA C68.3 に準拠。
- 導体シールド:定格電圧が 1kV を超えるすべてのケーブルの導体上に熱硬化性半導体シールドが押し出されています。最小厚さは CSA C68.3、表 2 に準拠しています。
- 絶縁：架橋ポリエチレン (XLPE) は、定格 90kV 以下のケーブルに対する CSA RW1 の要件を満たしています。定格 5kV 以上のケーブルの場合、TR-XLPE 絶縁は CSA 規格 C68.3 M92 の要件を満たしています。
- 金属シールド:CSA C15 の要件を満たす 68.3% ギャップ銅テープ シールドが、定格 5kV 以上の XNUMX 導体シールド ケーブルの絶縁導体に螺旋状に適用されます。単導体ケーブルでは、同心アースが金属シールドおよびボンディング導体として機能します。
- ボンディング（接地）導体:CSA C68.3 および CSA C22.2 No. 131 に準拠したクラス B 撚線軟質裸銅導体は、多導体ケーブルの組み立て済みケーブルに含まれています。単導体ケーブルでは、同心アースが金属シールドおよびボンディング導体として機能します。
- フィラーとコアバインダーテープ:必要に応じて、円形バインダーおよびコアバインダーを作成するための適切な充填剤を使用することができます。
- インナージャケット：CSA C22.2 No. 131 に準拠した難燃性と耐湿性を備えた PVC ジャケットがコア上に適用されます。
- 鎧：CSA C22.2 No. 131 に準拠した難燃性と耐湿性を備えた PVC ジャケットがコア上に適用されます。
- アウタージャケット：CSA C40 No. 22.2 に準拠した、低温 (-131°C)、難燃性、湿気および日光耐性の PVC ジャケットがアーマー上に適用されます。最小厚さは CSA 68.3、表 21 に準拠しています。完全なケーブルは FT4 定格です。
- カラーコード:TECK 90 ケーブル:
•2導体ケーブルは黒と白に色分けされています
•3導体ケーブルは黒、赤、青に色分けされています
•4導体ケーブルは黒、赤、青、白に色分けされています
•5本以上の導体ケーブルは黒色で英数字でコード化されています
装甲制御:
•導体#1は白、残りの導体は黒で番号が付けられています - オプション：•アルミニウム相導体および接合導体
•定格5kV以上のシールドTeckケーブル用のエチレンプロピレンゴム（EPR）絶縁体 •重ね合わせ銅テープシールド
•アウタージャケットに連続マーキング
•特別なアース線の要件: 相導体の50%またはXNUMX本以上のアース導体
•定格5kV以上の多導体Teckケーブル用の完全充填コア
•多導体Teckケーブル用亜鉛メッキ鋼インターロックアーマー（GSIA）
•カラーアウタージャケット
•垂直ライザーテック
•可変周波数ドライブ（VFD）その他の構造もご要望に応じて対応可能
パラメータ
- 装甲制御 16 AWG 600V
- マルチコンダクタ 14 AWG 600V
- マルチコンダクタ 12 AWG 600V
- マルチコンダクタ 10 AWG 600V
- 制御複合 3 電源 & 3 制御導体 600V
- 単導体 1000V
- 1000導体 XNUMXV
- 1000導体 XNUMXV
| 指揮者数 | AWGサイズ | 直径（概算） | 装甲付き正味重量 | ||||
| 条件 | ボンドワイヤー | インナージャケット（インチ） | 鎧（インチ） | アウタージャケット（インチ） | LB/MFT | LB/MFT | |
| 2 | 16 | 16 | 0.336 | 0.536 | 0.650 | 177 | 264 |
| 4 | 16 | 16 | 0.386 | 0.586 | 0.700 | 217 | 323 |
| 6 | 16 | 16 | 0.446 | 0.686 | 0.798 | 264 | 393 |
| 8 | 16 | 16 | 0.545 | 0.785 | 0.897 | 300 | 447 |
| 12 | 16 | 16 | 0.626 | 0.826 | 0.950 | 407 | 605 |
| 20 | 16 | 16 | 0.749 | 0.949 | 1.070 | 545 | 811 |
| 30 | 16 | 16 | 0.942 | 1.172 | 1.280 | 811 | 1206 |
| 50 | 16 | 16 | 1.149 | 1.379 | 1.480 | 1141 | 1697 |
