DESCRIPTION
技術仕様

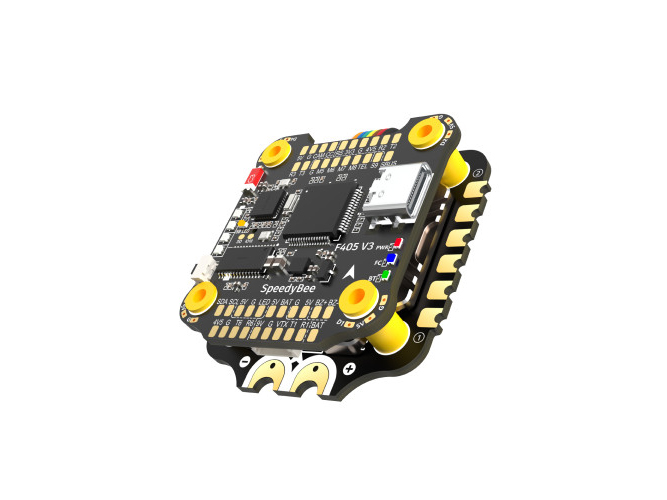

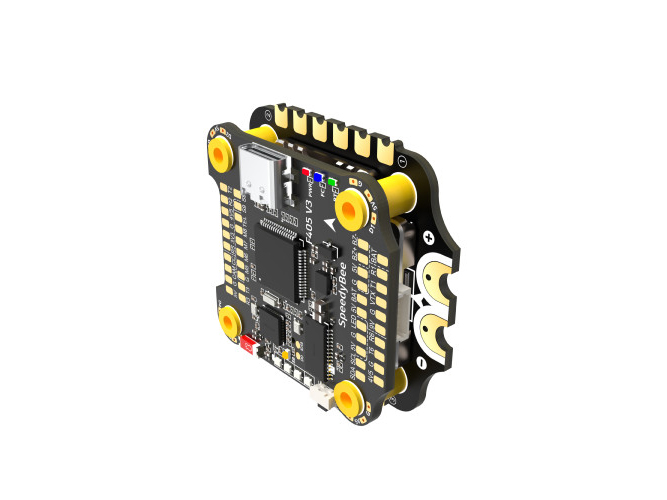

| 製品名 | SpeedyBee F405 V3 30x30 フライトコントローラー |
| MCU | STM32F405 |
| IMU（ジャイロ） | BMI270 |
| USBポートタイプ | タイプC |
| バロメーター | 内蔵 |
| OSDチップ | AT7456Eチップ |
| ブルートゥース | サポートされています。 フライトコントローラーの構成に使用 (UART115200 のボーレート 4 で MSP を有効にする必要があります) |
| WIFI | サポートされていません |
| DJI 航空ユニットの接続方法 | 6 ピンコネクタまたは直接はんだ付けの XNUMX つの方法がサポートされています。 |
| 6ピン DJI エアユニットプラグ | サポートされています。 DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1と完全に互換性があり、ワイヤーを変更する必要はありません。 |
| Blackbox MicroSD カード スロット | *Betaflightファームウェアでは、microSDカードの種類が標準（SDSC）または大容量（SDHC）のいずれかである必要があるため、拡張容量カード（SDXC）はサポートされていません（多くの高速U3カードはSDXCです）。また、カードはFAT16またはFAT32（推奨）ファイルシステムでフォーマットされている必要があります。したがって、32GB未満のSDカードを使用できますが、Betaflightは最大4GBしか認識できません。これを使用することをお勧めします。 サードパーティのフォーマットツール 「上書きフォーマット」を選択してカードをフォーマットしてください。また、 こちら 推奨される SD カードを入手するか、 テストされたカード 私達の店から。 |
| BetaFlightカメラコントロールパッド | あり(前面にCCパッド) |
| 電流センサー入力 | サポートされています。 SpeedyBee BLS 60A ESC の場合は、スケール = 400、オフセット = 0 に設定してください。 |
| 電源入力 | 3S - 6S Lipo(8ピンコネクタからのG、BATピン/パッドまたは下側の8パッド経由) |
| 5V出力 | 9V 出力の 5 グループ、前面に 5 つの +1V パッドと 4 つの BZ+ パッド (ブザーに使用)、および 5x LED 2V パッド。 合計電流負荷は XNUMXA です。 |
| 9V出力 | 2V 出力の 9 グループ。前面に 9 つの +2V パッドがあり、もう XNUMX つは底面のコネクタに含まれています。 合計電流負荷は XNUMXA です。 |
| 3.3V出力 | サポートされています。 3.3V入力レシーバー用に設計されています。 最大500mAの電流負荷。 |
| 4.5V出力 | サポートされています。 FC に USB ポート経由で電力が供給されている場合でも、受信機と GPS モジュール向けに設計されています。 最大1Aの電流負荷。 |
| ESC信号 | 底面はM1～M4、前面はM5～M8。 |
| UART | 6セット(UART1、UART2、UART3、UART4(Bluetooth接続専用))、UART5(ESCテレメトリ専用)、UART6 |
| ESCテレメトリ | UART R5 |
| I2C | サポートされています。 フロント側にSDAおよびSCLパッド。 磁力計やソナーなどに使用されます。 |
| 従来の Betaflight LED パッド | サポートされています。 前面下部に 5V、G、LED パッド。 Betaflight ファームウェアによって制御される WS2812 LED に使用されます。 |
| ブザー | 5Vブザーに使用されるBZ+およびBZ-パッド |
| BOOTボタン | サポートしています。 [A]。 BOOT ボタンを押したままにして、同時に FC の電源をオンにすると、FC は強制的に DFU モードに入ります。これは、FC がブリックしたときにファームウェアをフラッシュするためです。 [B] FC の電源がオンでスタンバイ モードの場合、BOOT ボタンを使用して、底面の LED1-LED4 コネクタに接続された LED ストリップを制御できます。デフォルトでは、BOOT ボタンを短く押すと LED 表示モードが切り替わります。BOOT ボタンを長押しすると、SpeedyBee-LED モードと BF-LED モードが切り替わります。BF-LED モードでは、すべての LED1-LED4 ストリップが Betaflight ファームウェアによって制御されます。 |
| RSSI入力 | サポートされています。 フロントサイドにRSとネーミング。 |
| スマートポート/F.ポート | サポートされていません |
| サポートされているフライトコントローラーファームウェア | BetaFlight(デフォルト)、INAV (INAV ファームウェアは Multishot (推奨) と OneShot125 のみを使用できます。DShot はサポートされていないことに注意してください。) |
| ファームウェアターゲット名 | スピーディービーフ405V3 |
| 取り付け | 30.5×30.5mm（穴径4mm） |
| 次元 | 41.6（L）×39.4（W）×7.8（H）mm |
| 重量 | 9.6g |

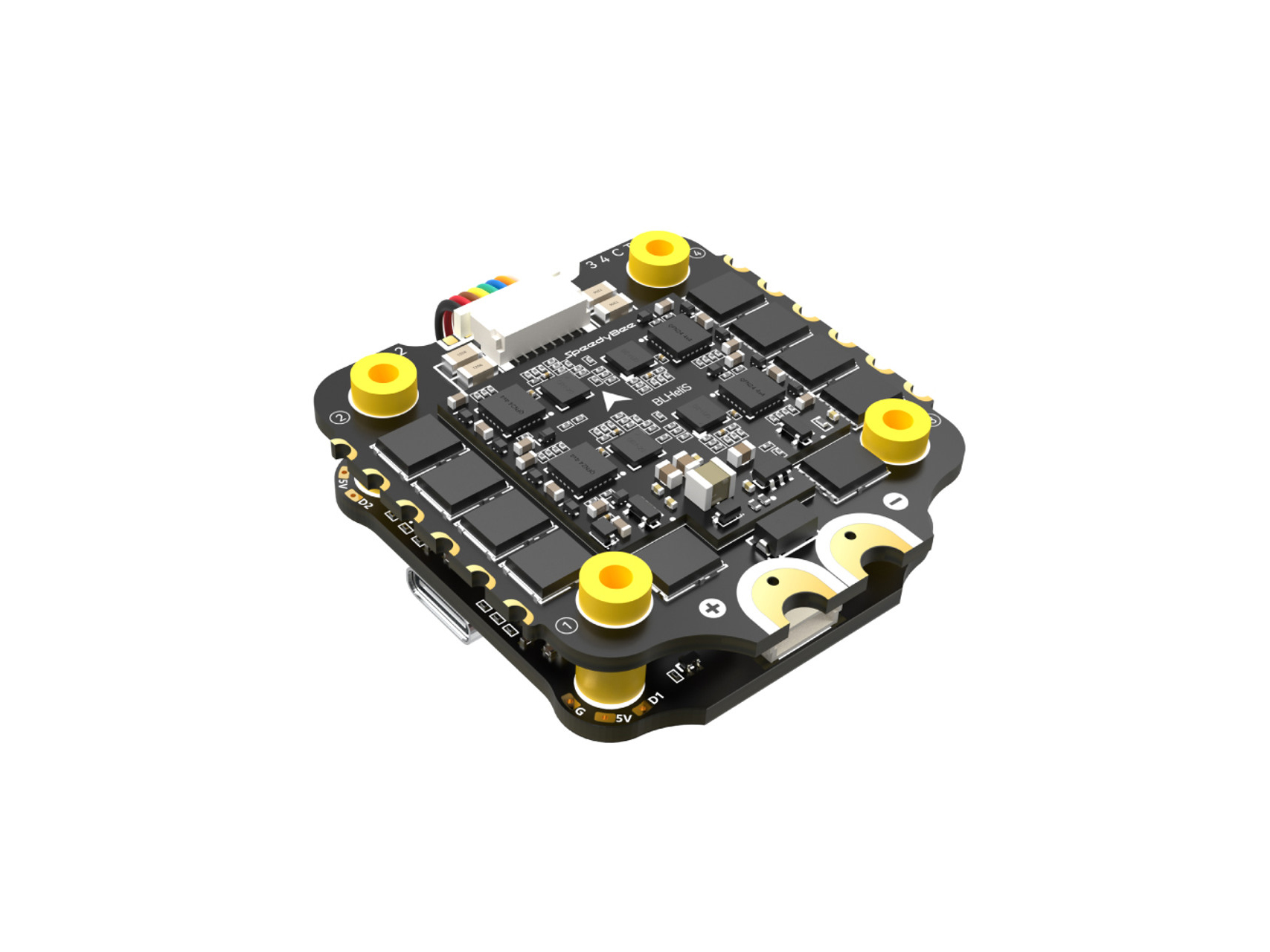

| 製品名 | SpeedyBee BLS 60A 30x30 4-in-1 ESC |
| ファームウェア | BLヘリ_S J-H-40 |
| PC Configurator ダウンロードリンク | https://esc-configurator.com/ |
| 連続電流 | 60A×4 |
| バースト電流 | 80A(10秒) |
| TVS 保護ダイオード | あり |
| 外部コンデンサ | 1000uF 低 ESR コンデンサ (パッケージ内) |
| ESCプロトコル | DSHOT300 / 600 |
| 電源入力 | 3-6S LiPo |
| 出力 | VBAT |
| 電流センサ | サポート (スケール=400 オフセット=0) |
| ESCテレメトリ | サポートされていません |
| 取り付け | 30.5×30.5mm（穴径4mm） |
| 次元 | 45.6(長さ) * 44(幅) * 8mm(高さ) |
| 重量 | 23.5g |
