銅線サービスエントランス（SE）ケーブル

特徴：

見積依頼

DESCRIPTION

概要

引込口ケーブル、タイプSE、スタイルSER、およびSE SタイプU。引込口ケーブル、600ボルト。導体定格はXHHW-2またはTHHN/THWN。ジャケットおよび導体は耐日光性です。

用途

タイプSEの引込口ケーブルは、主に引込口からメーターベースへ、またメーターベースから配電盤へ電力を供給するために使用されます。ただし、このケーブルはタイプSEケーブルの使用が許可されているすべての用途で使用できます。SERは、90℃を超えない温度で、湿気の多い場所でも乾燥した場所でも使用できます。定格電圧は600ボルトです。

規格：

タイプ SE ケーブルは次の規格に準拠しています。
• ASTM - 該当するすべての規格
• XHHW-44導体のUL規格2
• THHN/THWN導体のUL規格83
• UL規格854

規格

低い電圧

UV抵抗

使用温度 90℃

建てる

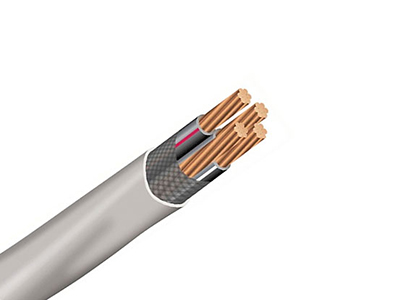

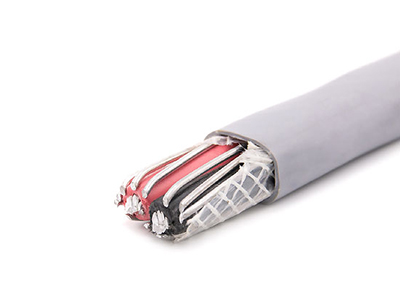

SEタイプケーブルは、耐日光性タイプXHHW-2導体またはTHHN/THWNタイプ導体で構成されています。銅導体は軟銅（焼鈍処理）です。ケーブルアセンブリと補強テープは、耐日光性グレーのポリ塩化ビニル（PVC）で被覆されています。1導体（同心接地）、2導体（円形または同心接地）、または3導体（裸接地）からお選びいただけます。SEケーブルは、耐日光性グレーのポリ塩化ビニル（PVC）で被覆されています。

パラメータ

SER銅

SERアルミニウム

導体サイズ（AWG、キロミル）									相導体	中性導体	公称厚さ	シースの厚さ	DIA。	重量（kg/km）
導体サイズ（AWG、キロミル）									DIA。	DIA。	mm	シースの厚さ	DIA。	重量（kg/km）
SER 2導体（裸導体接地）
2	×	8	AWG	+	1	×	8	AWG	3.34	3.34	1.14	0.76	12.3	316
2	×	6	AWG	+	1	×	6	AWG	4.22	4.22	1.14	0.76	14.2	466
2	×	4	AWG	+	1	×	4	AWG	5.32	5.3	1.14	0.76	16.6	700
2	×	4	AWG	+	1	×	6	AWG	5.32	4.22	1.14	0.76	15.8	625
2	×	2	AWG	+	1	×	4	AWG	6.70	5.32	1.14	0.76	18.6	944
2	×	2	AWG	+	1	×	2	AWG	6.70	6.70	1.14	0.76	19.6	1061
2	×	1	AWG	+	1	×	3	AWG	7.53	5.98	1.40	0.79	21.1	1191
2	×	1	AWG	+	1	×	1	AWG	7.53	7.53	1.40	0.81	22.2	1341
2	×	1/0	AWG	+	1	×	2	AWG	8.46	6.70	1.40	0.83	23.0	1476
2	×	1/0	AWG	+	1	×	1/0	AWG	8.46	8.46	1.40	0.85	24.3	1665
2	×	2/0	AWG	+	1	×	1	AWG	9.50	7.53	1.40	0.87	25.2	1832
2	×	2/0	AWG	+	1	×	2/0	AWG	9.50	9.50	1.40	0.90	26.6	2068
2	×	3/0	AWG	+	1	×	1/0	AWG	10.66	8.46	1.40	0.92	27.6	2279
2	×	3/0	AWG	+	1	×	3/0	AWG	10.66	10.66	1.40	0.95	29.3	2577
2	×	4/0	AWG	+	1	×	2/0	AWG	11.98	9.50	1.40	0.97	30.4	2838
2	×	4/0	AWG	+	1	×	4/0	AWG	11.98	11.98	1.40	1.00	32.2	3212
2	×	250	MCM	+	1	×	3/0	AWG	13.02	10.66	1.65	1.03	33.5	3423
2	×	250	MCM	+	1	×	250	MCM	13.02	13.02	1.65	1.06	35.3	3819
SER 3導体（裸導体接地）
3	×	8	AWG	+	1	×	8	AWG	3.34	3.34	1.14	0.76	14.0	418
3	×	6	AWG	+	1	×	6	AWG	4.22	4.22	1.14	0.76	16.2	617
3	×	4	AWG	+	1	×	6	AWG	5.32	4.22	1.14	0.76	18.2	854
3	×	4	AWG	+	1	×	4	AWG	5.32	5.32	1.14	0.76	18.8	928
3	×	2	AWG	+	1	×	4	AWG	6.70	5.32	1.14	0.80	21.4	1297
3	×	2	AWG	+	1	×	2	AWG	6.70	6.70	1.14	0.81	22.3	1415
3	×	1	AWG	+	1	×	3	AWG	7.53	5.98	1.40	0.85	24.4	1642
3	×	1	AWG	+	1	×	1	AWG	7.53	7.53	1.40	0.87	25.4	1791
3	×	1/0	AWG	+	1	×	2	AWG	8.46	6.70	1.40	0.90	26.6	2034
3	×	1/0	AWG	+	1	×	1/0	AWG	8.46	8.46	1.40	0.92	27.7	2223
3	×	2/0	AWG	+	1	×	1	AWG	9.50	7.53	1.40	0.94	29.1	2524
3	×	2/0	AWG	+	1	×	2/0	AWG	9.50	9.50	1.40	0.97	30.3	2760
3	×	3/0	AWG	+	1	×	1/0	AWG	10.66	8.46	1.40	1.00	31.8	3142
3	×	3/0	AWG	+	1	×	3/0	AWG	10.66	10.66	1.40	1.02	33.2	3438
3	×	4/0	AWG	+	1	×	2/0	AWG	11.98	9.50	1.40	1.06	35.0	3911
3	×	4/0	AWG	+	1	×	4/0	AWG	11.98	11.98	1.40	1.09	36.6	4284
3	×	250	MCM	+	1	×	3/0	AWG	13.02	10.66	1.65	1.13	38.6	4703
3	×	250	MCM	+	1	×	250	MCM	13.02	13.02	1.65	1.16	40.1	5098
SER 4導体（裸導体接地）
4	×	8	AWG	+	1	×	8	AWG	3.34	3.34	1.14	0.76	15.8	520
4	×	6	AWG	+	1	×	6	AWG	4.22	4.22	1.14	0.76	18.1	768
4	×	4	AWG	+	1	×	6	AWG	5.32	4.22	1.14	0.78	20.6	1085
4	×	4	AWG	+	1	×	4	AWG	5.32	5.32	1.14	0.79	21.2	1160
4	×	2	AWG	+	1	×	4	AWG	6.70	5.32	1.14	0.85	24.3	1653
4	×	2	AWG	+	1	×	2	AWG	6.70	6.70	1.14	0.87	25.1	1770
4	×	1	AWG	+	1	×	3	AWG	7.53	5.98	1.40	0.92	27.7	2094
4	×	1	AWG	+	1	×	1	AWG	7.53	7.53	1.40	0.93	28.6	2243
4	×	1/0	AWG	+	1	×	2	AWG	8.46	6.70	1.40	0.96	30.2	2595
4	×	1/0	AWG	+	1	×	1/0	AWG	8.46	8.46	1.40	0.98	31.1	2783
4	×	2/0	AWG	+	1	×	1	AWG	9.50	7.53	1.40	1.02	33.0	3220
4	×	2/0	AWG	+	1	×	2/0	AWG	9.50	9.50	1.40	1.04	34.1	3456
4	×	3/0	AWG	+	1	×	1/0	AWG	10.66	8.46	1.40	1.08	36.1	4007
4	×	3/0	AWG	+	1	×	3/0	AWG	10.66	10.66	1.40	1.10	37.3	4304
4	×	4/0	AWG	+	1	×	2/0	AWG	11.98	9.50	1.40	1.15	39.6	4989
4	×	4/0	AWG	+	1	×	4/0	AWG	11.98	11.98	1.40	1.17	41.0	5361
4	×	250	MCM	+	1	×	3/0	AWG	13.02	10.66	1.65	1.23	43.8	5989
4	×	250	MCM	+	1	×	250	MCM	13.02	13.02	1.65	1.25	45.1	6383
